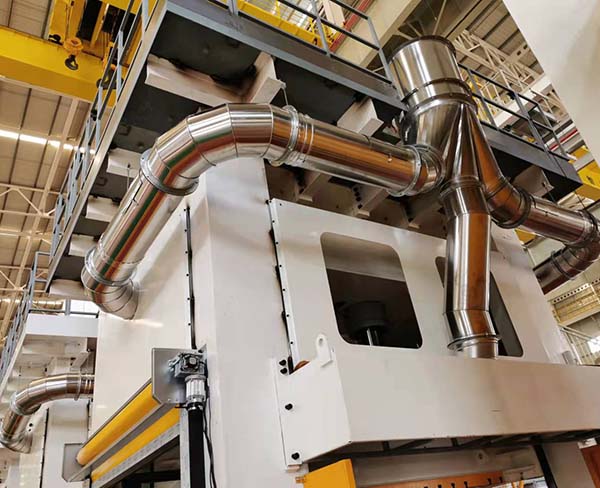

不銹鋼風(fēng)管加工技術(shù)是通風(fēng)系統(tǒng)施工中的核心環(huán)節(jié)，其質(zhì)量直接影響系統(tǒng)的密封性、耐久性和運(yùn)行效率。以下從材料選擇、加工工藝、質(zhì)量控制及新興技術(shù)等方面進(jìn)行深度探討：
不銹鋼牌號(hào)選擇
304/304L：通用型奧氏體不銹鋼，耐腐蝕性良好，適用于大多數(shù)民用及工業(yè)環(huán)境。
316/316L：含鉬元素，耐氯離子腐蝕，適用于沿海、化工等高腐蝕環(huán)境。
430：馬氏體不銹鋼，成本較低但耐蝕性較弱，適用于干燥環(huán)境。
板材預(yù)處理
表面清潔：需去除油污、氧化層（尤其焊縫區(qū)域），常用丙酮或不銹鋼清洗劑。
鈍化處理：通過(guò)硝酸或檸檬酸鈍化形成氧化鉻保護(hù)膜，提升耐蝕性。
下料與切割
激光切割：精度高（±0.1mm），切口無(wú)毛刺，適合復(fù)雜形狀，但設(shè)備成本高。
等離子切割：經(jīng)濟(jì)，但需注意熱影響區(qū)（HAZ）控制，避免晶間腐蝕。
剪切加工：僅適用于直線(xiàn)切割，需不銹鋼剪刀避免材料硬化。
成型工藝
咬口連接（常用形式）：
單咬口：適用于低壓系統(tǒng)（≤500Pa）。
聯(lián)合角咬口：強(qiáng)度高，用于中高壓系統(tǒng)（＞500Pa）。
關(guān)鍵參數(shù)：咬口寬度=板厚×12（例：1mm板厚咬口寬12mm）。
焊接工藝：
TIG焊：惰性氣體保護(hù)，焊縫純凈，適合薄板（0.8-3mm）。
脈沖MIG焊：效率高，適用于厚板（＞3mm），需注意背面氬氣保護(hù)。
焊縫要求：內(nèi)壁平整度偏差≤0.1倍板厚，外壁需打磨至Ra≤3.2μm。
法蘭連接技術(shù)
角鋼法蘭：傳統(tǒng)方式，需氬弧焊焊接，注意熱變形控制（預(yù)熱150℃可減少變形30%）。
共板法蘭（TDF工藝）：一體化成型，節(jié)省材料20%，但需折邊機(jī)（如德國(guó)RICO設(shè)備）。
法蘭密封：氯丁橡膠墊片（耐油型）或PTFE墊片（耐化學(xué)腐蝕）。
尺寸公差（依據(jù)GB50243-2016）
矩形風(fēng)管邊長(zhǎng)偏差：≤2mm/m，對(duì)角線(xiàn)差≤3mm。
圓形風(fēng)管圓度誤差：≤1%直徑。
泄漏檢測(cè)
漏光法：低壓系統(tǒng)每10m漏光點(diǎn)≤2處。
氣密性測(cè)試：中壓系統(tǒng)測(cè)試壓力=1.5倍工作壓力，泄漏率≤1.5%。
表面處理
電解拋光：可降低表面粗糙度至Ra≤0.8μm，減少積塵風(fēng)險(xiǎn)。
噴砂處理（Sa2.5級(jí)）：增強(qiáng)油漆附著力（如需噴涂）。
BIM集成加工
通過(guò)Revit等軟件三維建模，直接導(dǎo)出CNC加工代碼，實(shí)現(xiàn)誤差＜1mm的預(yù)制。
自動(dòng)化生產(chǎn)線(xiàn)
全自動(dòng)卷板→焊接→法蘭成型流水線(xiàn)（如德國(guó)Spiro系統(tǒng)），效率提升50%，人工干預(yù)減少80%。
抗菌不銹鋼應(yīng)用
含銅（Cu≥3.5%）或銀離子不銹鋼，可抑制微生物生長(zhǎng)，適用于醫(yī)院、食品廠(chǎng)。
| 問(wèn)題現(xiàn)象 | 原因分析 | 解決方案 |
|---|---|---|
| 焊縫銹蝕 | 焊后未鈍化/熱影響區(qū)貧鉻 | 酸洗鈍化+噴砂處理 |
| 風(fēng)管變形 | 焊接熱輸入過(guò)大/支撐不足 | 采用跳焊工藝+加強(qiáng)筋 |
| 法蘭漏風(fēng) | 墊片壓縮量不足（＜30%） | 使用扭矩扳手（緊固力≥25Nm） |
綠色制造：推廣干式連接技術(shù)（如卡箍式連接），減少焊接能耗。
智能化檢測(cè)：采用內(nèi)窺鏡機(jī)器人+AI圖像識(shí)別檢測(cè)焊縫缺陷。
超薄壁技術(shù)：0.5mm厚不銹鋼+縱向加強(qiáng)肋，減輕重量20%以上。
在線(xiàn)客服
18158850600
393172868@qq.com
